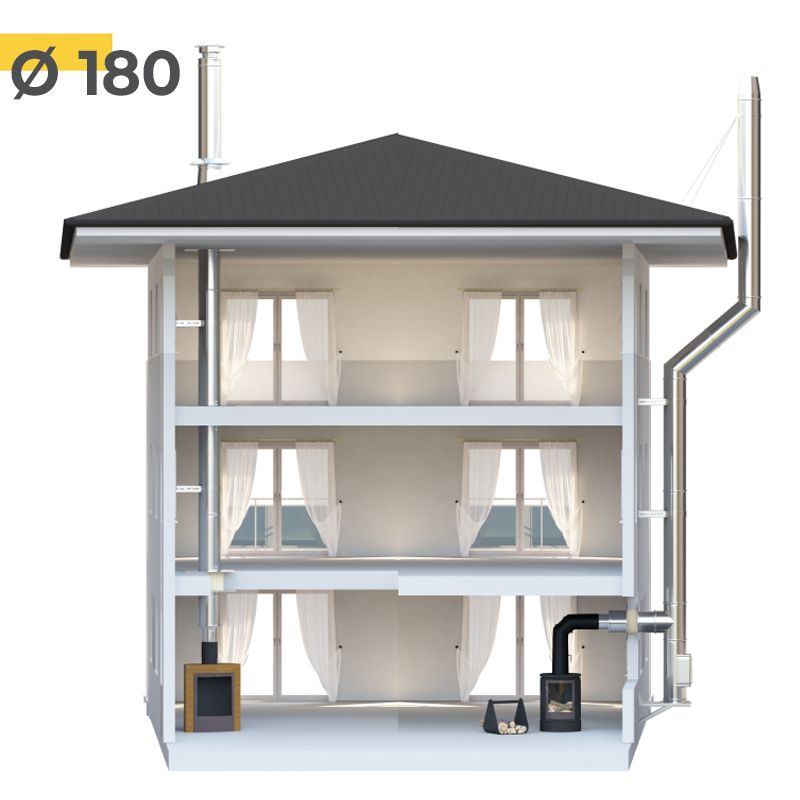

Konfigurering av kaminröret Ø180
Kitets innehåll
- Innehåll i utomhuskit 80-100 mm
- Innehåll i utomhuskit 130-150-180-200 mm
- Innehåll i inomhuskit (nära väggen)
- Innehåll i inomhuskit (i mitten av rummet)
| Innehåll i utomhuskit 80-100 mm | ||||||||||
| Kit | Rak element 1000 mm | Rak element 500 mm | Buffert för T-anslutning | T-anslutning 90° | Anslutning / adapter | Väggrosett | Mitron | Anslutningsklämma | Basstöd | Väggklämma |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 2 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 2 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 2 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 2 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 2 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 2 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 2 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 2 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 2 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 2 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 2 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 2 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 2 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 2 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 2 | 1 | 1 | 1 | 15 | 1 | 3 |
| Innehåll i utomhuskit 130-150-180-200 mm | ||||||||||
| Kit | Rak element 1000 mm | Rak element 500 mm | Rökrengöringslucka | T-anslutning 90° | Anslutning / adapter | Väggrosett | Mitron | Anslutningsklämma | Basstöd | Väggklämma |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 1 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| Innehållet i kitet för inomhusbruk (nära väggen) | ||||
| Kit | 3m | 4m | 5m | |
|---|---|---|---|---|
| Anslutning / adapter | 1 | 1 | 1 | |
| Rak element 1m | 3 | 4 | 5 | |
| Bly plåt takfot | 1 | 1 | 1 | |
| Blykrage | 1 | 1 | 1 | |
| Väggklämma | 1 | 2 | 2 | |
| Hatt | 1 | 1 | 1 | |
| Anslutningsklämma | 4 | 5 | 6 | |
 |
|
 |
Upp till 25 års garanti |
 |
316L (1.4404) inre rör och 304 (1.4301) yttre rör 0,5 mm materialstyrka |
 |
För fasta bränslen, gas och olja Upp till 600°C vid konstant användning |
 |
Monteringsanvisningar för Twist-Lock-systemet |
Twist-Lock-system
Vårt Twist-Lock-system sparar
mycket tid när du monterar ditt kaminrör och säkerställer
en stabil och tydlig konstruktion.
Högkvalitativt rostfritt stål
Våra spisrör är av högsta kvalitet i rostfritt
stål: 316L (1.4404) innerrör och 304 (1.4301)
yttre rör med en materialtjocklek på 0,5 mm.
Våra produkter uppfyller de högsta
kvalitetsledningskraven enligt ISO 9001 och är TÜV
certifierade.
Rådgivning och frakt
Om du har några frågor kan du nå oss via
telefon eller e-post för skräddarsydd rådgivning.
Våra produkter skickas till dig direkt från
distributionscentret i Tyskland
för snabb och säker leverans.
FAQ
Twist-Lock är ett system utfomat av oss som gör monteringen lättare och säkrare. Fungerar på samma sätt som skruvlocket på en marmeladburk.
- 1.Placera delarna ovanpå varandra.
- 2.Vrid ihop delarna
- 3.Fäst klämbandet
- 4.Njut av värmen från din kamin
Ja, 90% av våra kunder monterar skorstenen själv.
Ja, våra skorstenar är certifierade. Om du ger oss din emailadress så skickar vi enkelt över certifikatet till dig.
Leveranstiden är 3-5 dagar och är kostnadsfri vid köp av byggsats. För att få reda på mer information om frakten klicka här>.
Våra skorstenar är byggda med Keramikfiber som isolering. Vilket innebär att vi kan använda oss av mindre material men få samma resultat som vid använding av annan isolering.
Ja, du kan skicka tillbaka delar som du inte behöver. Men det måste ske inom 14 dagar, räknat ifrån den dagen du får varorna.
Att byta ut delar är inte möjligt. Men du kan skicka tillbaka delar du inte behöver, få pengarna tillbaka och samtidigt beställa den korrekta delen.
Ja, att beställa till enstaka delar är ingen problem.
