Täckplåt för rostfri stålskorsten i bly Ø 80-100-130-150-180-200mm
Kitets innehåll
- Innehåll i utomhuskit 80-100 mm
- Innehåll i utomhuskit 130-150-180-200 mm
- Innehåll i inomhuskit (nära väggen)
- Innehåll i inomhuskit (i mitten av rummet)
| Innehåll i utomhuskit 80-100 mm | ||||||||||
| Kit | Rak element 1000 mm | Rak element 500 mm | Buffert för T-anslutning | T-anslutning 90° | Anslutning / adapter | Väggrosett | Mitron | Anslutningsklämma | Basstöd | Väggklämma |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 2 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 2 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 2 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 2 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 2 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 2 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 2 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 2 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 2 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 2 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 2 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 2 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 2 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 2 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 2 | 1 | 1 | 1 | 15 | 1 | 3 |
| Innehåll i utomhuskit 130-150-180-200 mm | ||||||||||
| Kit | Rak element 1000 mm | Rak element 500 mm | Rökrengöringslucka | T-anslutning 90° | Anslutning / adapter | Väggrosett | Mitron | Anslutningsklämma | Basstöd | Väggklämma |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 1 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| Innehållet i kitet för inomhusbruk (nära väggen) | ||||
| Kit | 3m | 4m | 5m | |
|---|---|---|---|---|
| Anslutning / adapter | 1 | 1 | 1 | |
| Rak element 1m | 3 | 4 | 5 | |
| Bly plåt takfot | 1 | 1 | 1 | |
| Blykrage | 1 | 1 | 1 | |
| Väggklämma | 1 | 2 | 2 | |
| Hatt | 1 | 1 | 1 | |
| Anslutningsklämma | 4 | 5 | 6 | |

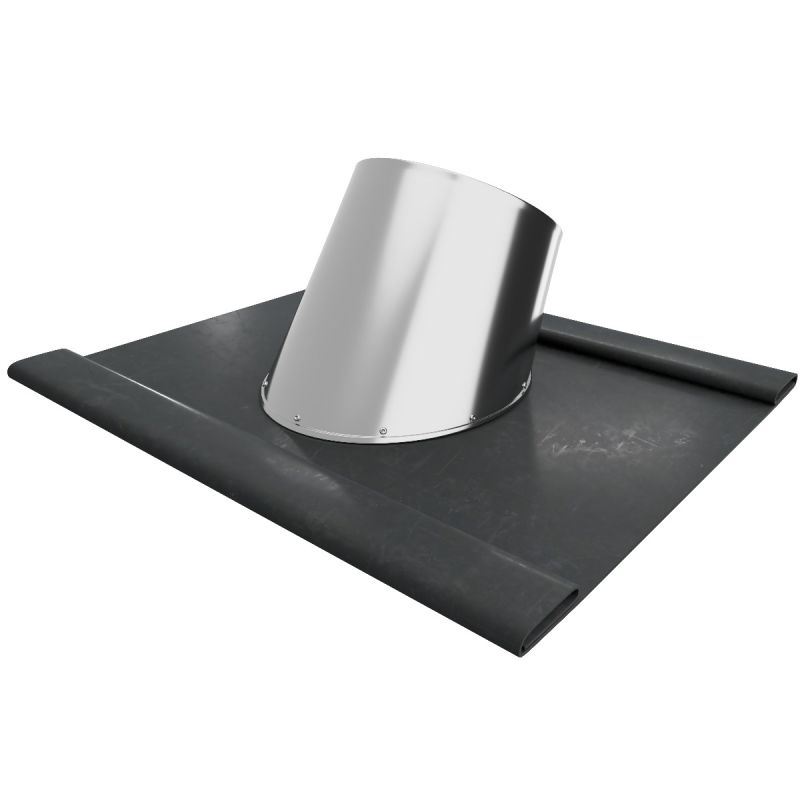

När den rostfria skorstenen går genom taket är det viktigt att montera en täckplåt. Denna del består av ett blyförkläde med en svetsad kon i rostfritt stål och lämpar sig för 5-30° taklutning. Blyförklädet är böjbart och kan användas för att täcka över hålet där skorstenen förs igenom. Täckplåten passar till dubbelväggiga skorstensdelar med diametrarna från 130 – 200 mm.
Om du köper produkten utanför vår Onlinebutik är det viktigt att tänka på att vi har räknat med den invändiga diametern och 50 mm isoleringstjocklek måste inräknas för att få den utvändiga diametern.
Täckpåt Mått:
130mm - B:64cm L:72cm
150mm - B:69cm L:78cm
180mm - B:73cm L:82cm
200mm - B:74cm L:84cm
| System | ES-Twist-Lock |
| Yta | Rostfri dubbelväggig skorstensrör i rostfritt stål |
| Isolering | Logistikcenter25 mm keramisk fiberisolering |
| Korrosionsklass | V2 |
| Bränslen | Fast bränsle (vedspis), olja och gas. |
| Användningsläge | Fast bränsle (vedspis), olja och gas. |
| Självbärande | maximalt 3 m från sista stödet |
| Fästning | 1 klammer var 4:e m |
| Materialtjocklek | 0,5 mm |
| Invändigt material | Rostfritt stål V4A 1.4404 |
| Utvändigt material | Rostfritt stål V2A 1.4301 |
| Maximal kontinuerlig temperatur | 600° |
| Motståndskraftig mot sotbrand | ja, 1000°C |
| Minsta säkerhetsavstånd | 50 mm / 75 mm |
| Nominell diameter | 80 mm / 100 mm / 130 mm / 150 mm / 180 mm / 200 mm |
Originalt Twist-Lock låssystem
Twist-Lock-systemet sparar värdefull tid vid montering, möjliggör en problemfri installation och säkerställer stabilitet genom smart infogning av elementen.
Hållbar kvalitet
Inre rör i högkvalitativt rostfritt stål V4A (1.4404) och yttre rör V2A (1.4301), professionell svetsning och bearbetning - lösningen för pålitlig motståndskraft.
30 års erfarenhet som skorstensillverkare
Grundat 1993, med över 30 års erfarenhet av skorstensproduktion, har vi en djup expertis. Som ett familjeföretag erbjuder vi inte bara ett långsiktigt perspektiv, utan också den pålitlighet du kan förvänta dig av en långsiktig partner.
Logistikcenter i Bremen och professionell rådgivning
Vårt distributionscenter garanterar en snabb och smidig hantering av din beställning. Dessutom finns vår hotline tillgänglig för att hjälpa dig med planeringen och svara på alla dina frågor om ditt ventilationssystem. Här hittar du vårt team länk till teamet
Säkerhet främst
Med vår tyska expertis inom mekanisk konstruktion garanterar vi en betydande ökning av stabiliteten för våra produkter. Den extraordinära bedömningen av de använda materialen och vårt engagemang för detaljer är väsentliga element som återspeglas i alla aspekter av tillverkningen av våra produkter.
Modern produktion med utmärkt kvalitetsstyrning
Våra dubbelväggiga rostfria skorstensrör bär stolt de tyska TÜV- och DIN-stämplarna, det europeiska CE-certifikatet och det amerikanska UL-märket. Överensstämmelse med ISO 9001-standard garanterar förstklassig produktionskvalitet.
Din kontaktperson för alla typer av skorstenar
Från privata enfamiljshem till storskaliga industriella anläggningar, kan du lita på oss.
Tillsammans med vårt moderbolag utvecklar vi industriskorstenar som är upp till 130 meter höga och 6 meter i diameter.
| Leveranstid | 3 - 5 dagar |
|---|
FAQ
Twist-Lock är ett system utfomat av oss som gör monteringen lättare och säkrare. Fungerar på samma sätt som skruvlocket på en marmeladburk.
- 1.Placera delarna ovanpå varandra.
- 2.Vrid ihop delarna
- 3.Fäst klämbandet
- 4.Njut av värmen från din kamin
Ja, 90% av våra kunder monterar skorstenen själv.
Ja, våra skorstenar är certifierade. Om du ger oss din emailadress så skickar vi enkelt över certifikatet till dig.
Leveranstiden är 3-5 dagar och är kostnadsfri vid köp av byggsats. För att få reda på mer information om frakten klicka här>.
Våra skorstenar är byggda med Keramikfiber som isolering. Vilket innebär att vi kan använda oss av mindre material men få samma resultat som vid använding av annan isolering.
Ja, du kan skicka tillbaka delar som du inte behöver. Men det måste ske inom 14 dagar, räknat ifrån den dagen du får varorna.
Att byta ut delar är inte möjligt. Men du kan skicka tillbaka delar du inte behöver, få pengarna tillbaka och samtidigt beställa den korrekta delen.
Ja, att beställa till enstaka delar är ingen problem.
Hittade du inte svaret på din fråga?
kontakta oss på info@es-skorsten.se
-
![Skorsten]()
Rostfri skorsten regnkrage Ø 80-100-130-150-180-200mmFrån 216,00 krInkl. 25% MOMS , exkl. fraktkostnad -
![Edelstahlschornstein]()
Rostfri skorsten regnhuv med vindskydd Ø 130-150-180-200mmFrån 528,00 krInkl. 25% MOMS , exkl. fraktkostnad -
![Skorsten]()

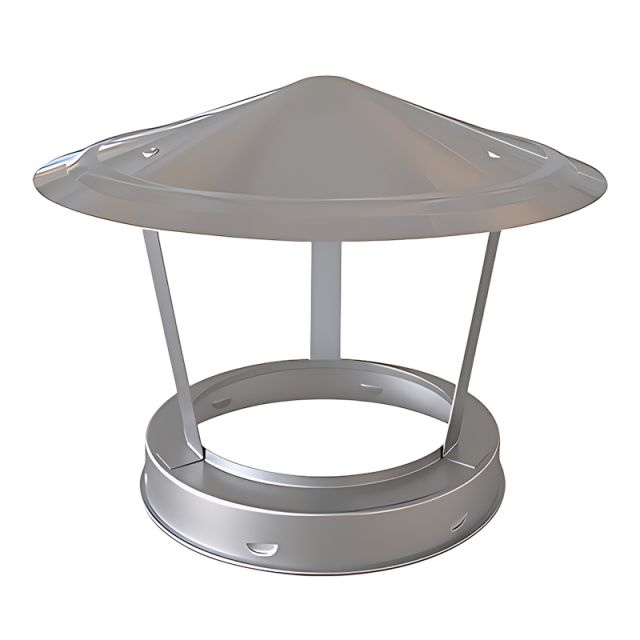

Rostfri skorsten regnhuv Ø 80-100-130-150-180-200mmFrån 396,00 krInkl. 25% MOMS , exkl. fraktkostnad -
